主要的榫接結構
mortise structure
ホゾ穴構造
|
介紹幾種主要的榫接結構。 |
||
|

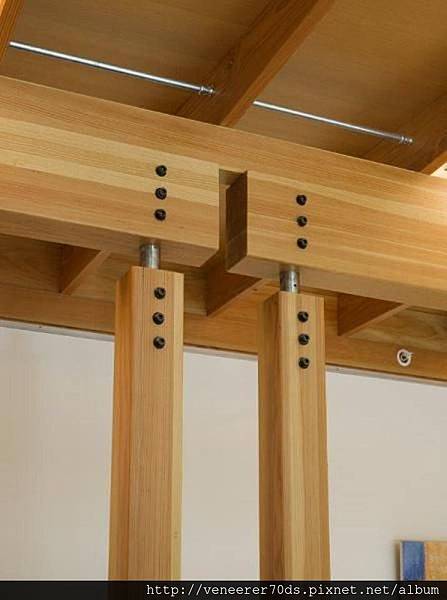

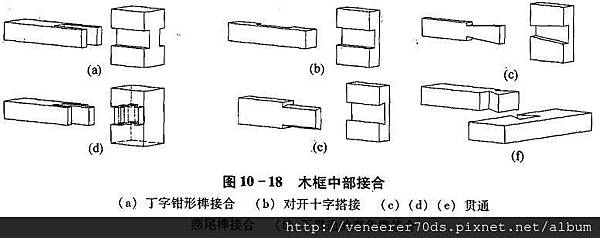

1. 直榫： 能抵抗各方向的外力。 榫接的部位有對接、中檔接、斜接、端接。榫接的種類有暗榫、 三缺榫、貫穿榫、單添榫、雙添榫、多榫及榫加木楔等。 (1) 暗榫常用於柱與橫檔接合 (圖A)。 |
||
|
|
||
|
|
||
|

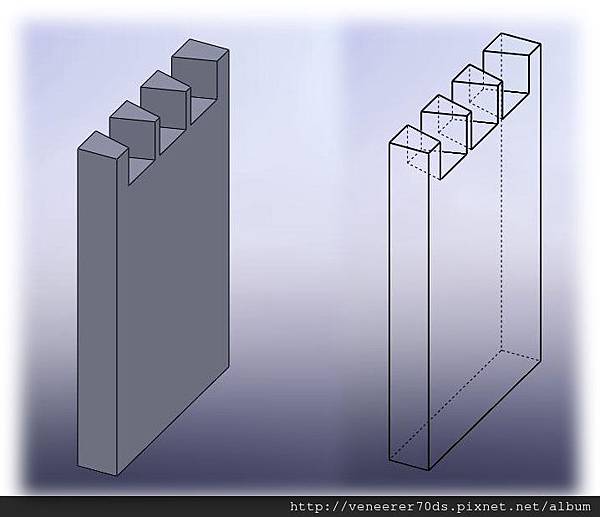

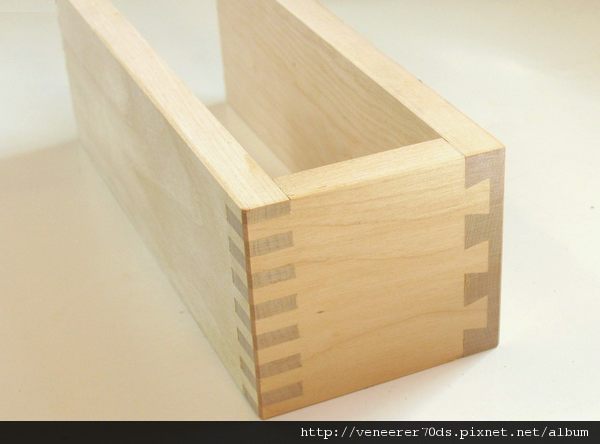

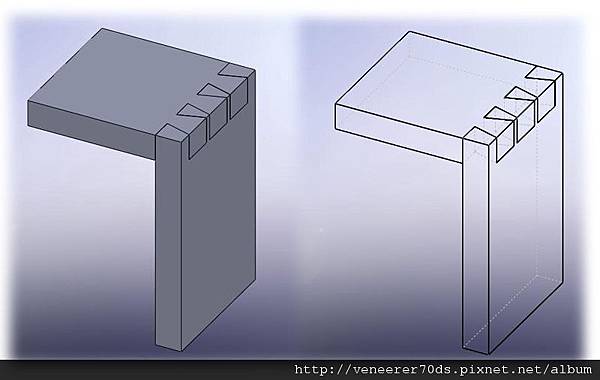

2. 鳩尾榫接： 能抵抗拉力與推力，適合實木板料的接合。 此為木工上最強固的接合法之一，因其能抵抗除插入方向外的每一方向的拉力或推力。 (1) 傳統家具常露出鳩尾梓，以示品質及手工的優良(圖A)。 因其可抵抗抽屜拉出時的拉力(圖B)。
|
||
|
3. 其他常用接合法：
|
||
榫接
將一材料在側面鑿孔作榫眼(榫孔)，另一材料在在末端作凸榫(榫頭)，將二塊材料接合在一起，稱為榫接。
常見之榫接為直角，若榫頭之長度穿通榫孔深度，稱為通榫；若不穿通，稱為半榫。
一、常見榫接的用途

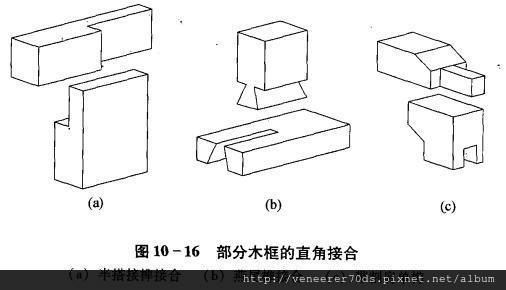

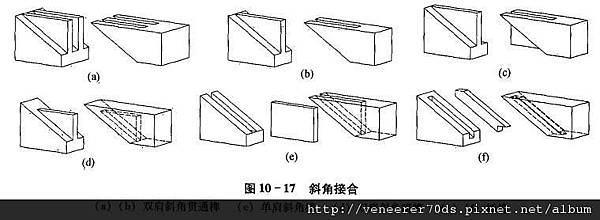

Ａ、角接：二材料榫接成一角度，有平角接合常用於相框之接合；直立角接合，用來作箱櫃之接合。
Ｂ、平接：二材料側面對側面碰觸接合，常用來作地板、壁面及木瓦之接合。
Ｃ、槽接：如水箱製作。可防水分外漏。

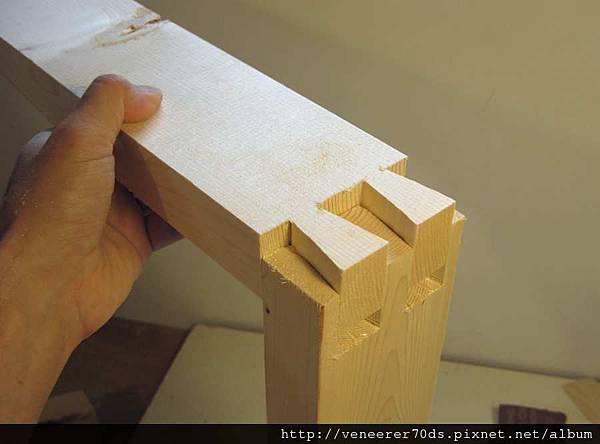

卡榫 : 結合處為雙凸雙凹,組合後卡榫結合處即形成一根支柱,故強度極佳
參考資料
http://tw.knowledge.yahoo.com/question/?qid=1405111801515
http://kinchang.myweb.hinet.net/4-7.htm
http://kinchang.myweb.hinet.net/
http://blog.yam.com/decoration1984/article/42879162
----------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------
木材接合
任何木製品大都由許多木件組合而成的，它們的接合方法有許多種，有的僅以榫頭、榫孔互相楔合，成為堅固物體，
有的則以五金配件相連接，而接合的目的無非是要改變材料的結構，增加其強度及美觀，或支撐物體，或增加其長度、
寬度、厚度等，在木材接合上常用的約可分為釘接、膠接及榫接三大類:
（一）釘接
係利用鐵釘、木螺釘、木釘、釘片、角鐵等接合的方式，優點是節省時間及材料，
但也破壞木材本身自然的紋理，且在塗裝後易遺留釘痕的缺點，結構上是較簡陋的。（圖4-1）

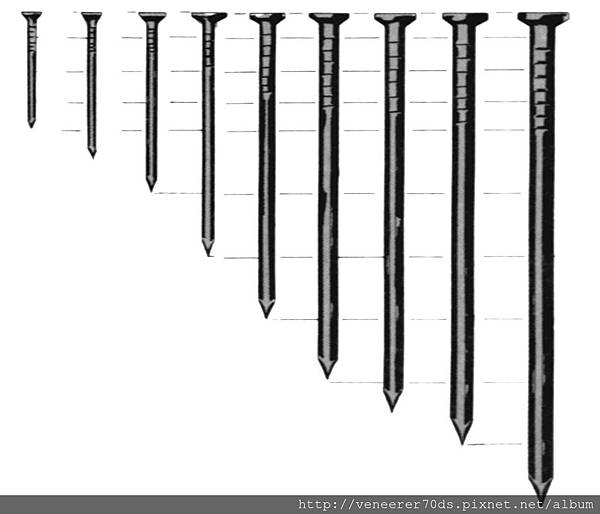

鐵釘
木螺釘

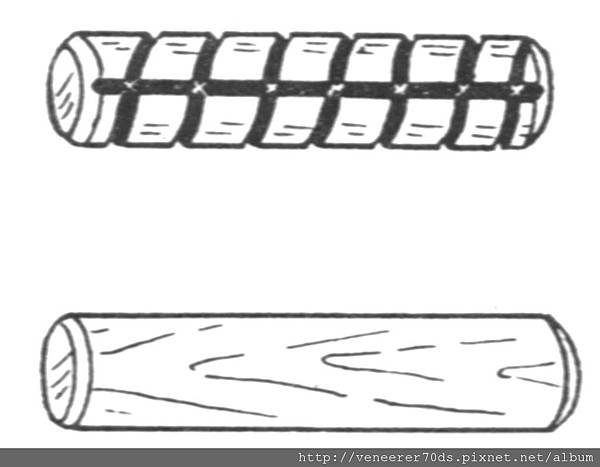

木釘

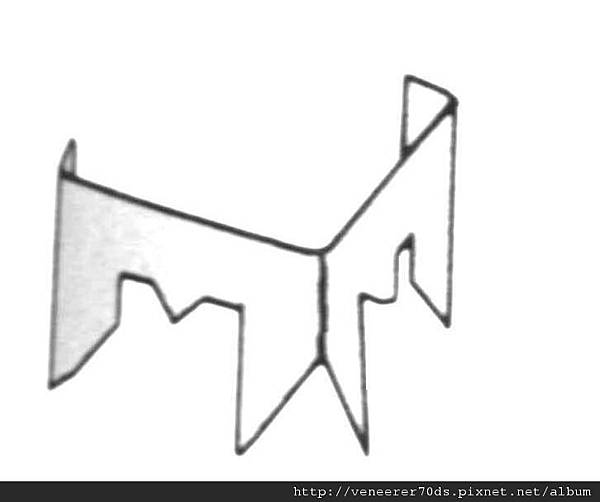

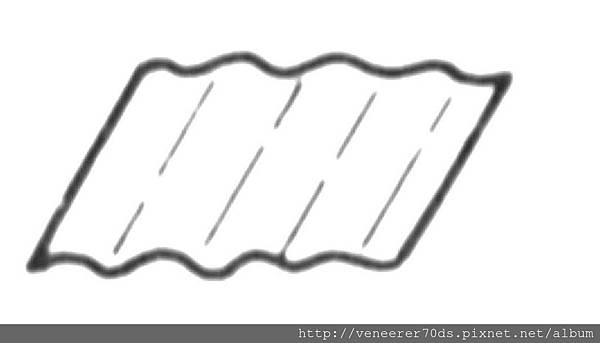

波形及山形釘片

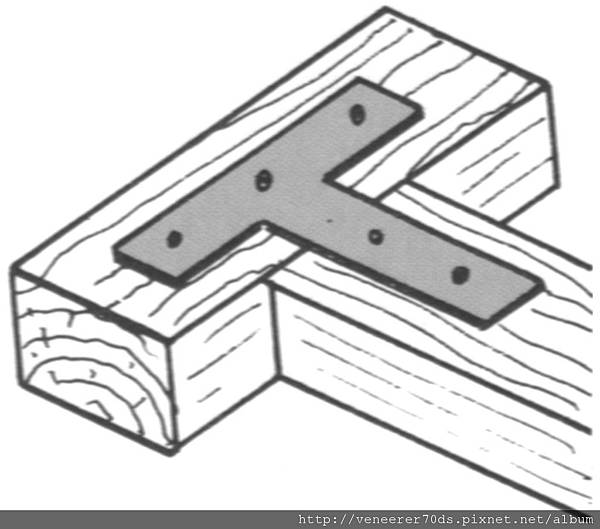

角鐵
圖4-1 各種釘接材料
--------------------------------------------------------------------------------------------------
（1）使用鐵釘接合時應考慮的因素：
1、選擇鐵釘長度：鐵釘釘接的方法是利用鐵釘與木材間互相握著力，來穩定二塊或二塊以上的木料。
若鐵釘長度太短，握著力不夠，接合不牢，鐵釘長度太長，容易破壞木材纖維，施工困難且不經濟，
一般選擇要視物件承受的外力與用途而定，一般釘長以受釘材料厚度的1.4~2.5倍，如12㎜的板厚，
可選擇25~45㎜釘長的鐵釘，板厚為3㎝，則可選擇42~75㎜釘長的鐵釘。
2、為了增加鐵釘與材料間的握著力，鐵釘可採傾斜角度釘入材料中，因木材生長的結構中，
大部份的纖維導管是互相平行的，若鐵釘垂直釘入，容易與導管平行，則其握著力必減弱，
為增強握著力，可將鐵釘傾斜10~45°，（圖4-2）
且接合時鐵釘避免釘在與木材紋路平行的線上，而造成材料劈裂。（圖4-3）
不佳 佳
不佳 佳

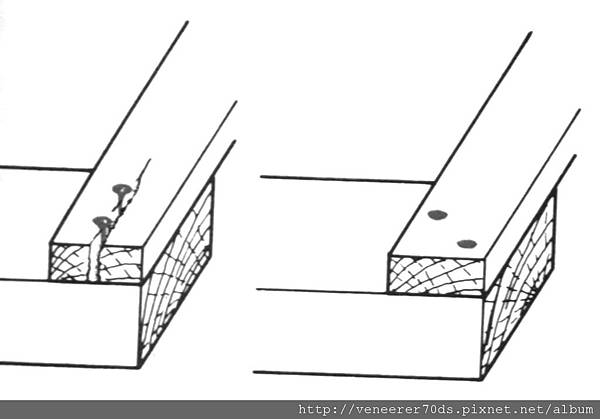

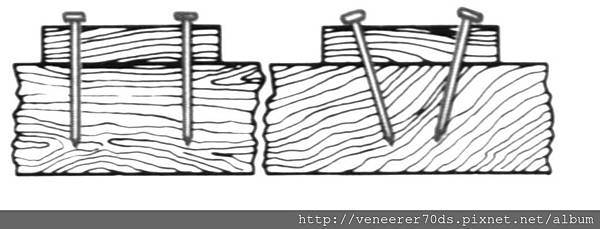

圖4-2 釘接時釘傾斜角度增加握著力 圖4-3 平行釘接容易劈裂
3、為減低破壞木材表面的紋理，可將頭部打扁或剪掉，減少木材外表釘痕。
4、為避免塗裝時暴露鐵銹或鐵釘痕，應將鐵釘埋入材料表面，用填平劑或小木塞填平。

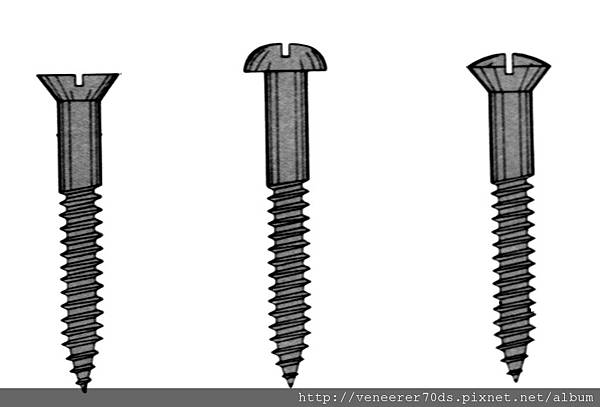

（2）使用木螺釘接合時，應考慮的因素：
1、選擇木螺釘的長度：木螺釘的接合方法與鐵釘相似，差別在於木螺釘有螺紋的構造，選擇時釘長約為受釘材料厚度的1倍即可。
2、木螺釘使用時，應先使用沉孔鑽頭先行鑽一小孔，再旋上木螺釘。（圖4-4）（圖4-5）
3、勿用鐵鎚直接將木螺釘釘入木材內，如此會減弱木螺釘接著力量。

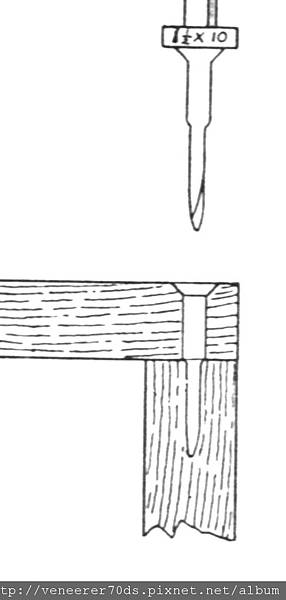

圖4-4 先用沉孔鑽頭鑽孔

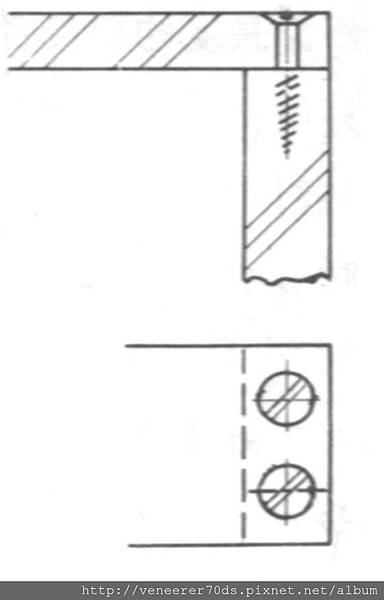

圖4-5 木螺釘接合

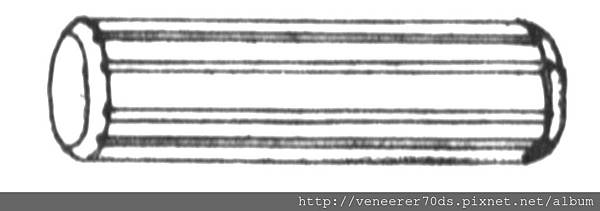

（3）木釘接合時，應考慮的因素：
1、木釘孔安裝深度應加留1㎜裕度，預留小木屑或膠屯集的空間。
2、木釘安裝為求緊密接合，於安裝前應上膠。
3、木釘接合通常使用於T形結構接合。
4、板料接合時，木釘直徑的選擇為板厚的1/3~1/2。

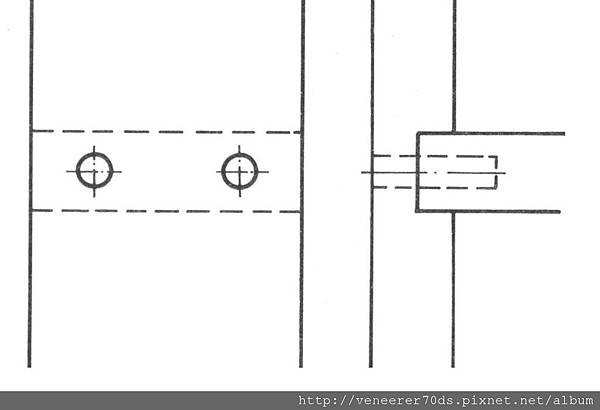

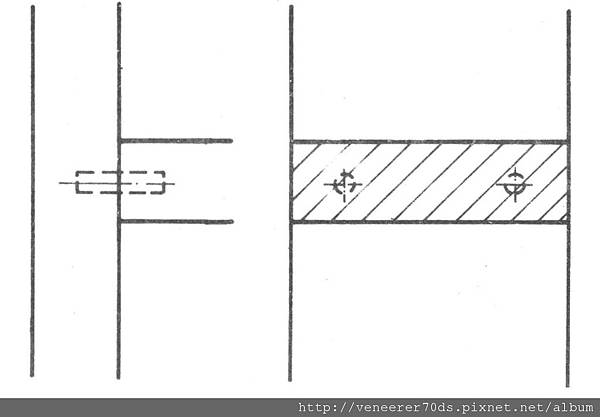

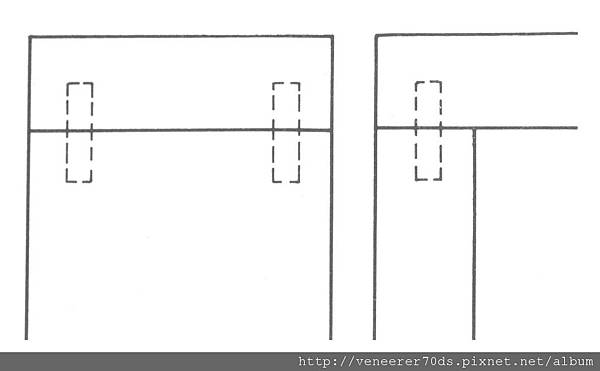

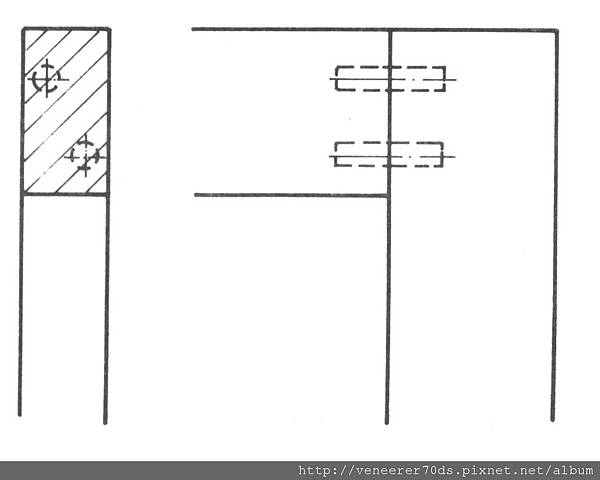

| 圖4-6 木釘接合 |
-------------------------------------------------------------------------------------

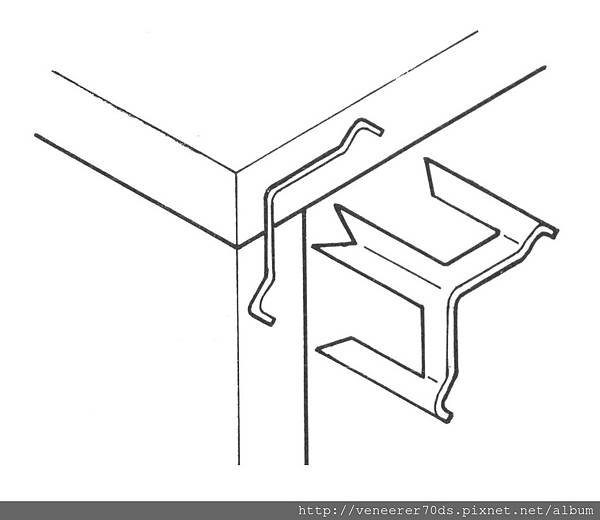

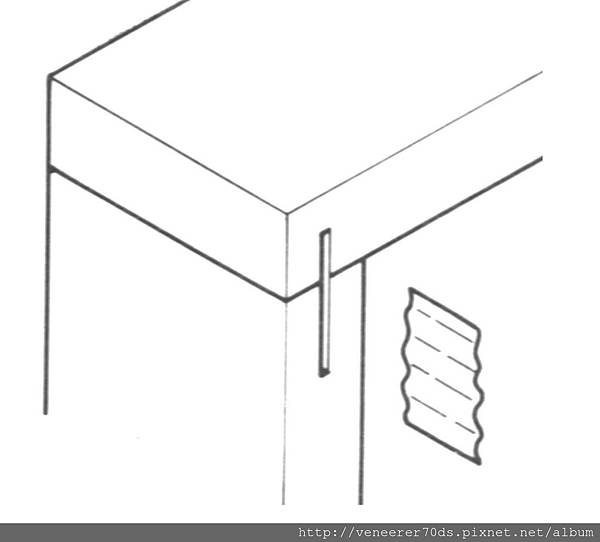

圖4-7 釘片接合

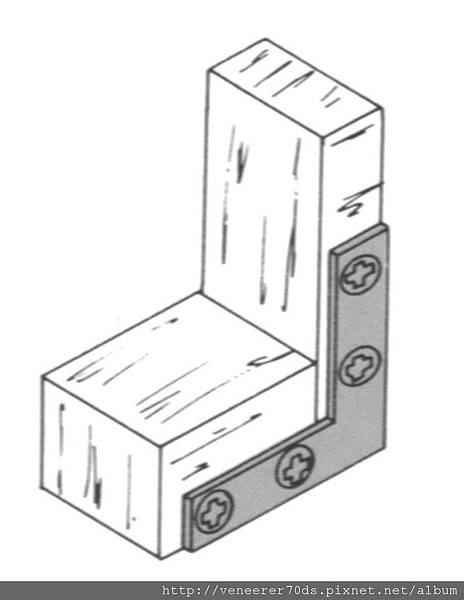

圖4-8 角鐵接合
（二） 膠接
利用各種膠合劑來接合，常用的膠合劑有聚乙烯膠（白膠），接觸膠（強力膠），
環氧樹脂膠等，主要是用增加木材寬度、厚度、或不同材料接合時使用，亦時常搭配釘接或榫接同時使用。
（三） 榫接
係利用榫頭與榫孔相嵌的接合方法，其種類繁多，大多使用於家具及門窗的製作，其主要型式有下列幾種：
一、十字型接合
為一種最基本的接合法，主要使用於木材中部的接合，種類有十字搭接、十字承口搭接、十字V型承口搭接、
十字方榫接合等。（圖4-9）

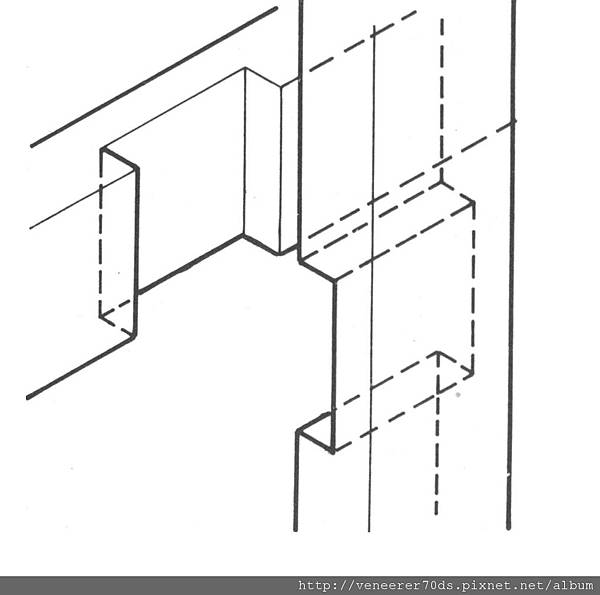

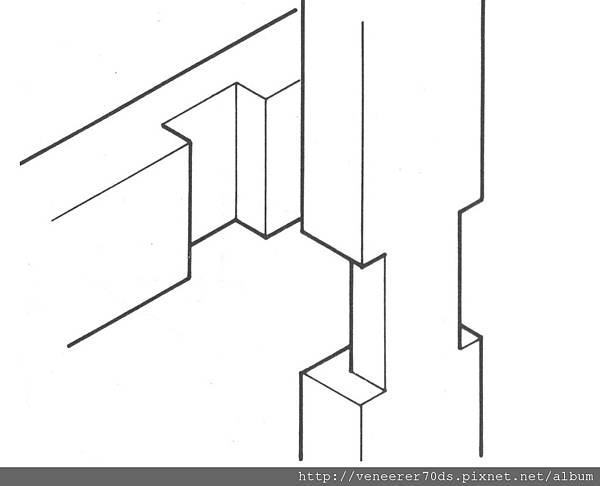

| 十字搭接 | 承口搭接 |

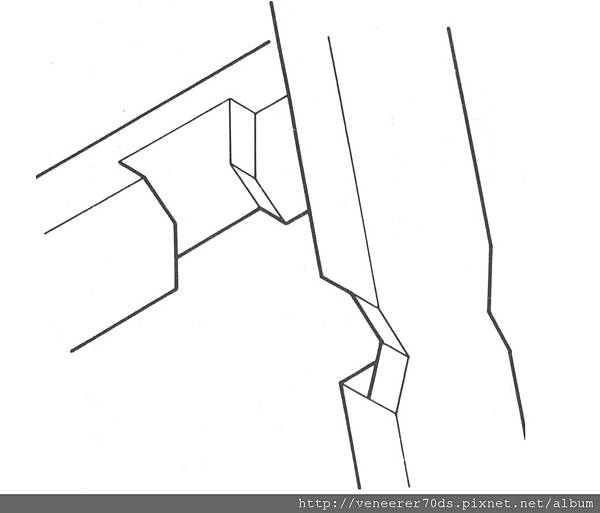

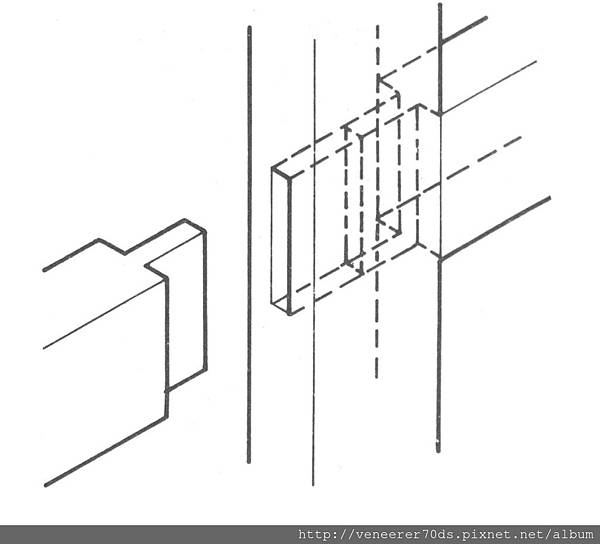

| V形承口搭接 | 十字斜角搭接 |
圖4-9 十字形接合
----------------------------------------------------------------------------------------
二、T型接合
為木材端部與木材中部的接合方法，
一般有T型搭接、鳩尾搭接、直通方榫、裂口榫接（三缺榫）、
帶楔直通方榫、斜錐三缺榫等。（圖4-10）

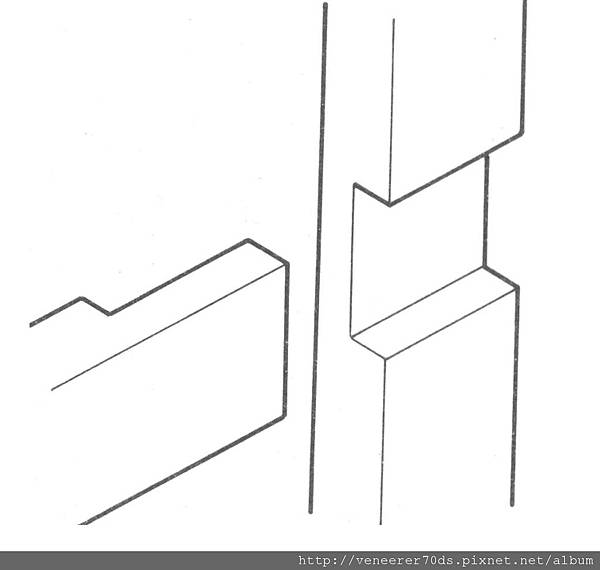

| T形搭接 |

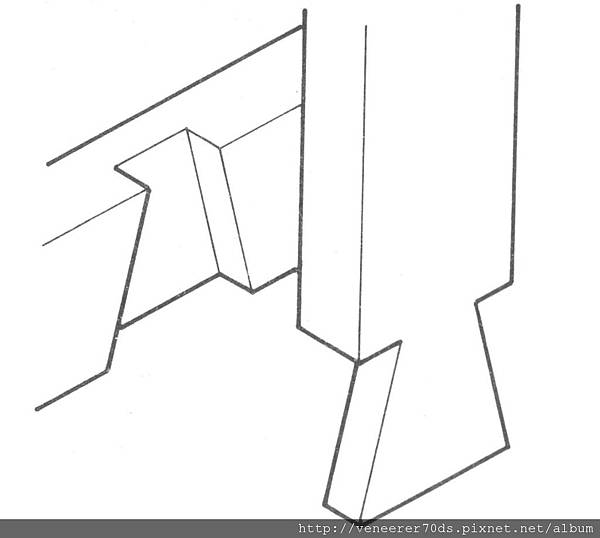

鳩尾搭接 |

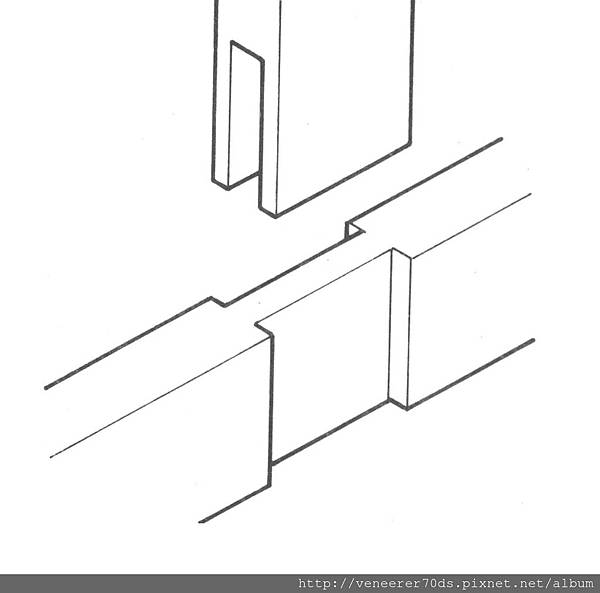

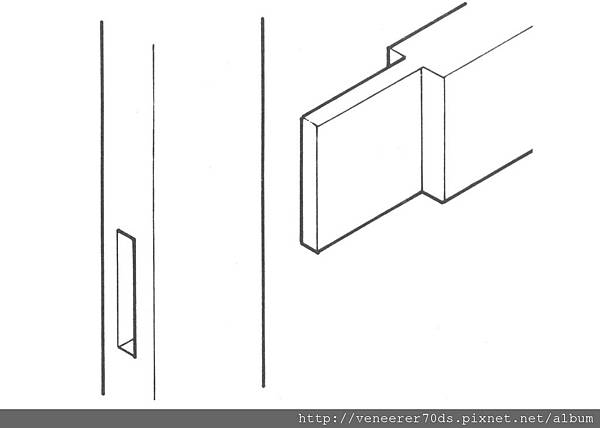

| 直通方榫 | 裂口榫接 |

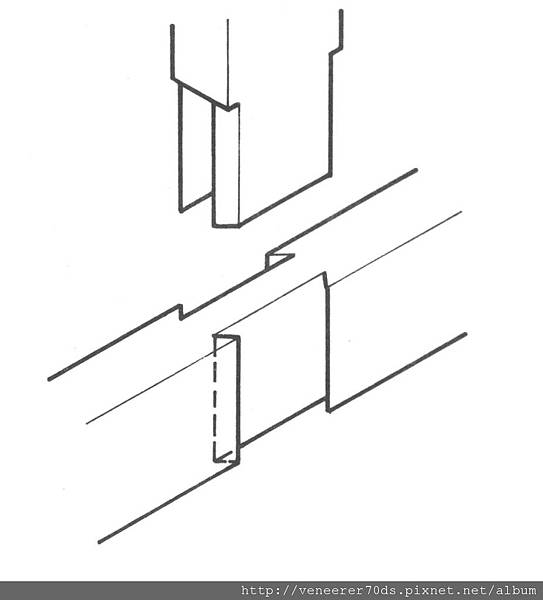

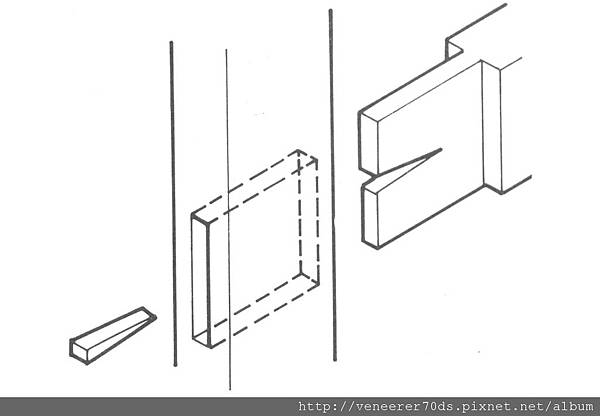

| 帶楔直通榫 | 斜錐三缺榫 |
圖4-10 T形接合
----------------------------------------------------------------------------
三、企口接合
企口接合又稱為邊緣接合，主要是使用於板料的接合，是將木板兩邊緣面分別製成凹凸槽，
相互配合，以增加其面積，常使用地板與壁板材料的接合，
常用的有半槽邊接、舌槽邊接、方栓邊接、方榫邊接、S型舌槽邊接、鳩尾舌槽邊接。（圖4-11）

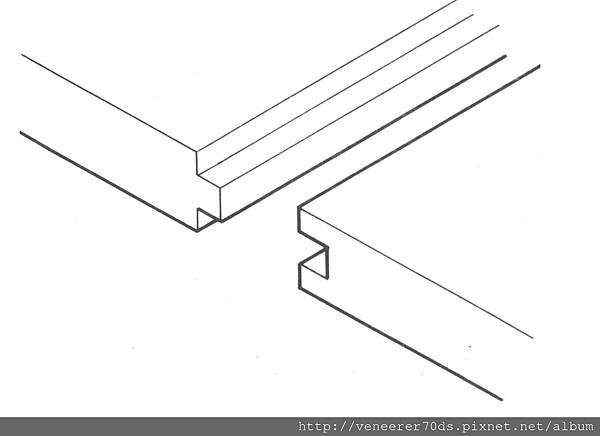

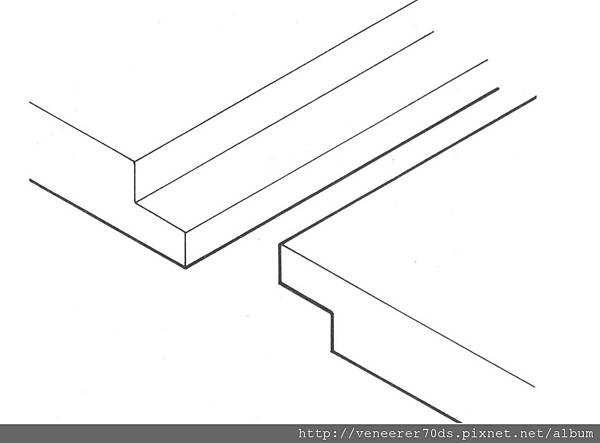

| 半槽邊接 | 舌槽邊接 |

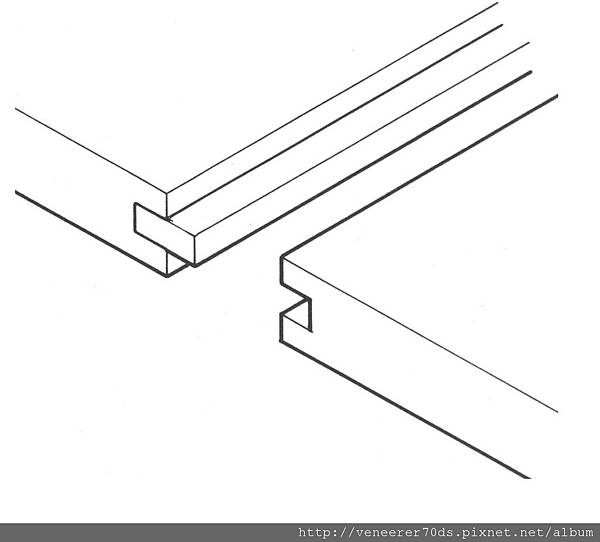

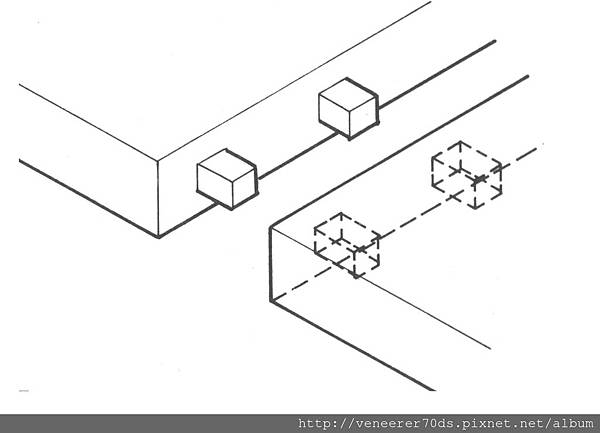

| 方栓邊接 | 方榫邊接 |

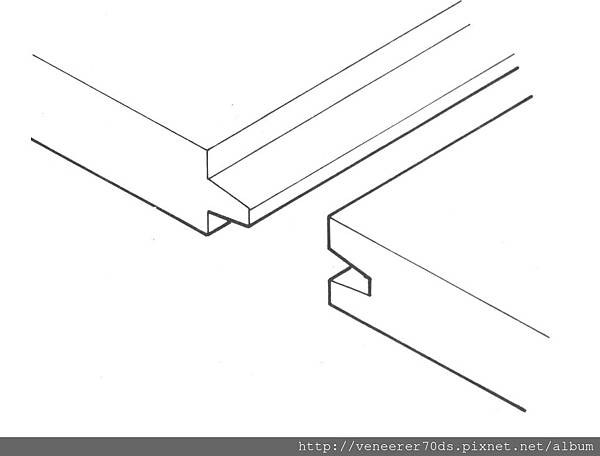

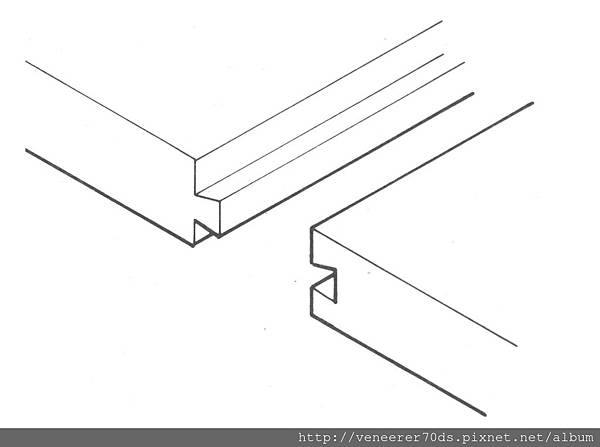

| 斜舌槽邊接 | 鳩尾舌槽邊接 |
圖4-11 企口接合
-----------------------------------------------------------------
四、裁口接合
裁口接合又稱邊搭接法，是將木材的兩側分別製作方向不同的邊槽，
利用其互相的搭接增加其面積，常使用於屋面板、天花板、模板等的接合。
五、缺口繼接法
當木料長度不夠時，除可用其他材料或金屬蓋板，將其對接外，
尚可使用缺口繼接的方法來達成，此法是將兩根木料的缺口部份
作成陰陽榫頭及榫孔，用以達成縱向密著接合的目的，
如斜口繼接，蟻繼接、燕尾繼接、竿繼接、十字繼接等。（圖4-13）

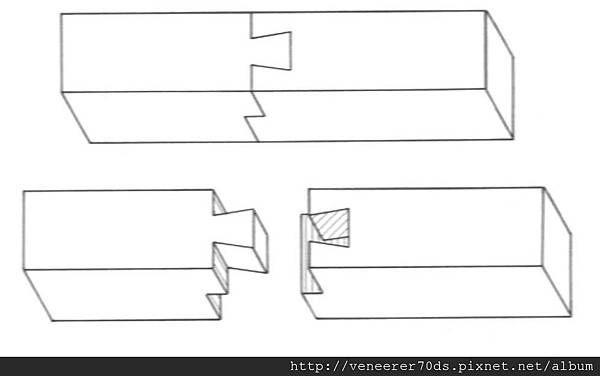

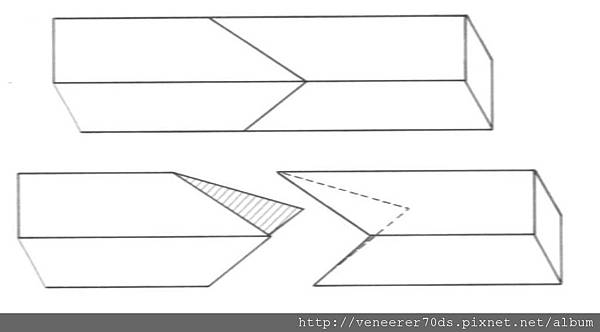

| 斜口繼接 | 蟻繼接 |

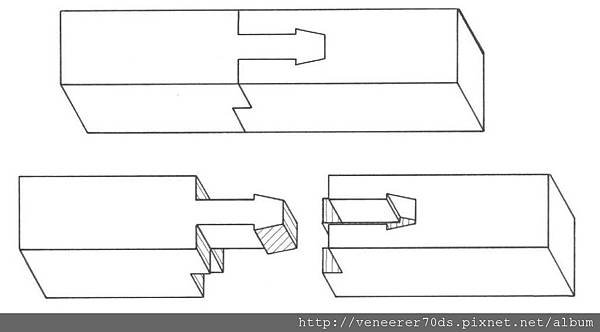

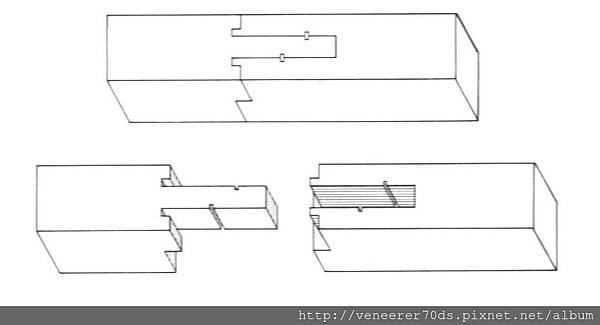

| 燕尾繼接 | 竿繼接 |

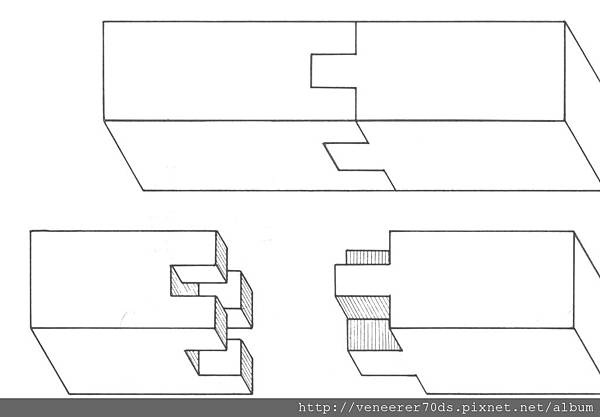

| 十字繼接 |
圖4-13 缺口繼接
--------------------------------------------------------------------------------

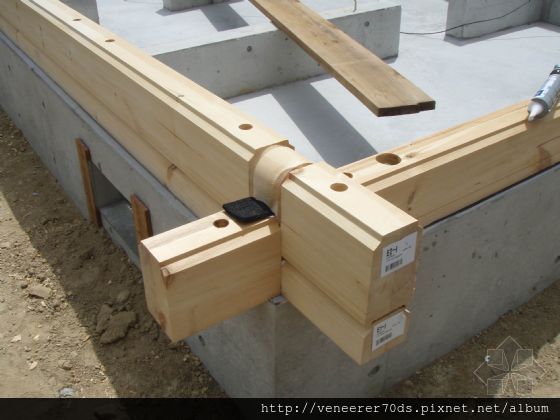

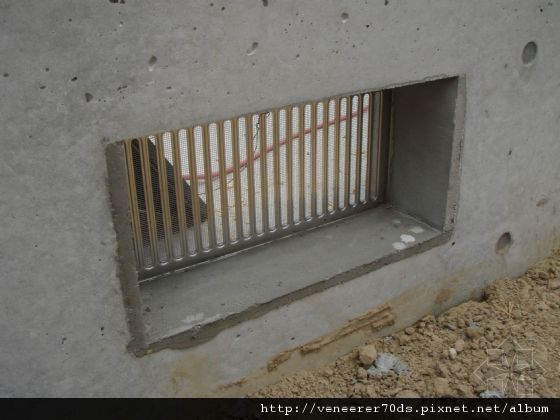

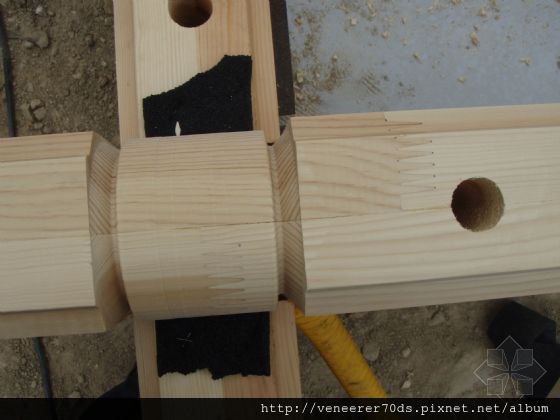

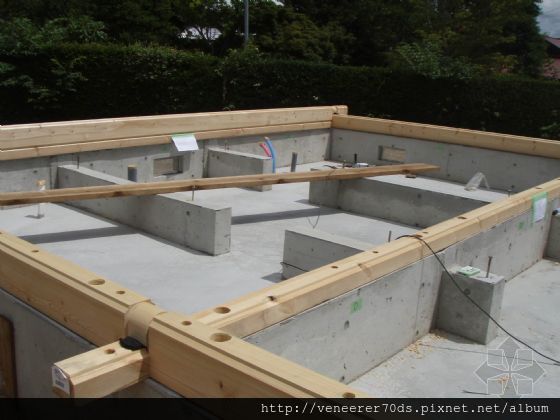

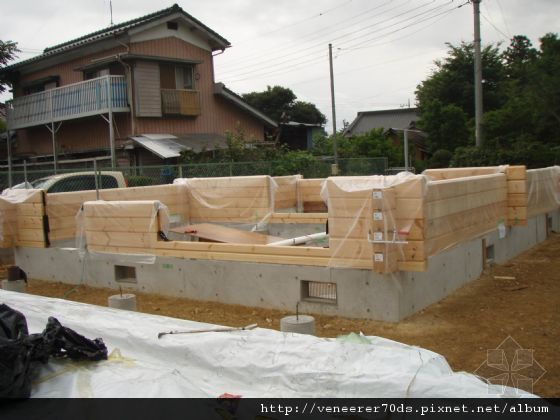

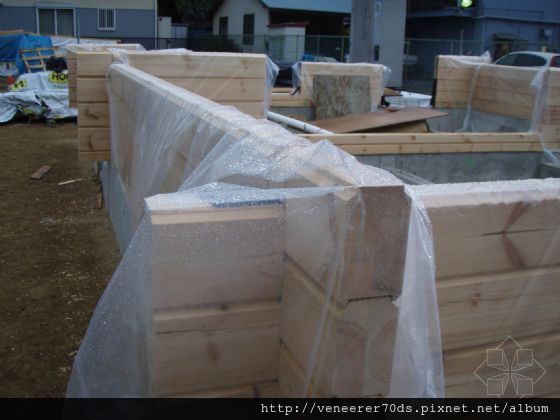

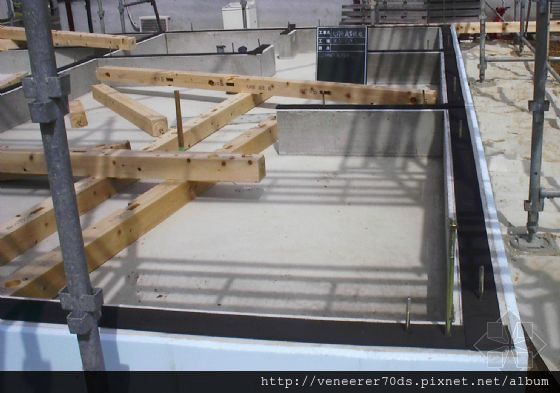

日本小木屋構件生產、組裝、建造一例
