建築設備圖例 / The architectural equipment charts / 建築設備のチャート

 9大類別 建築物用途

Model

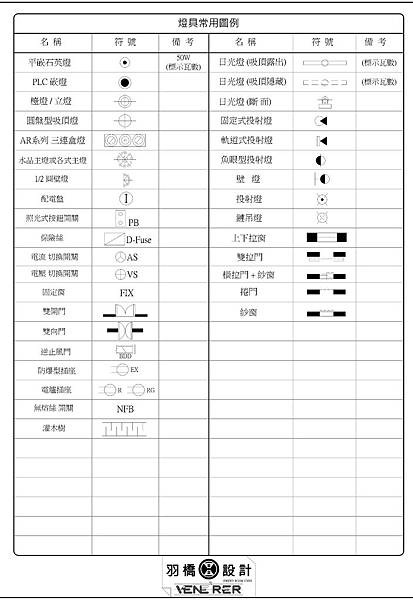

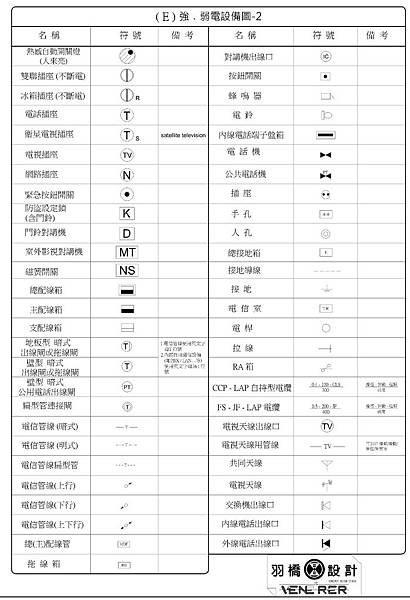

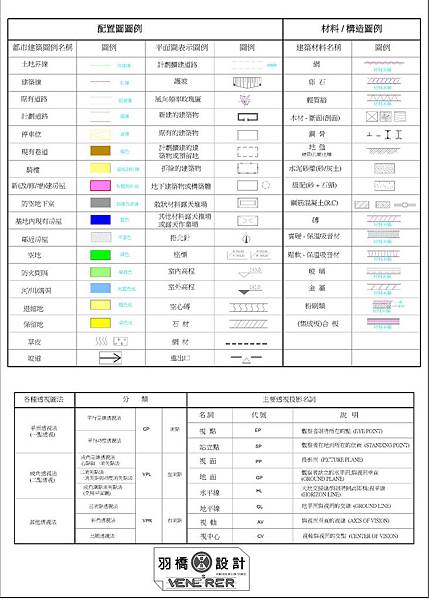

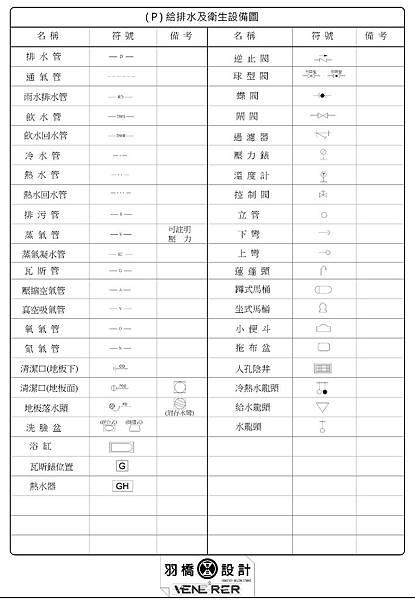

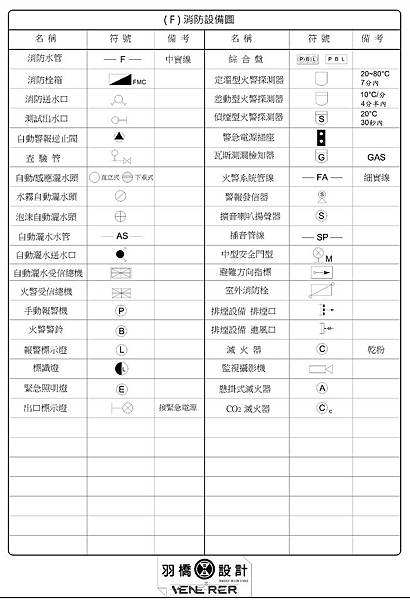

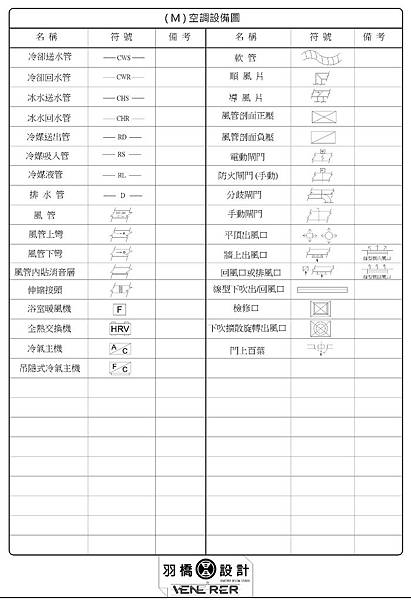

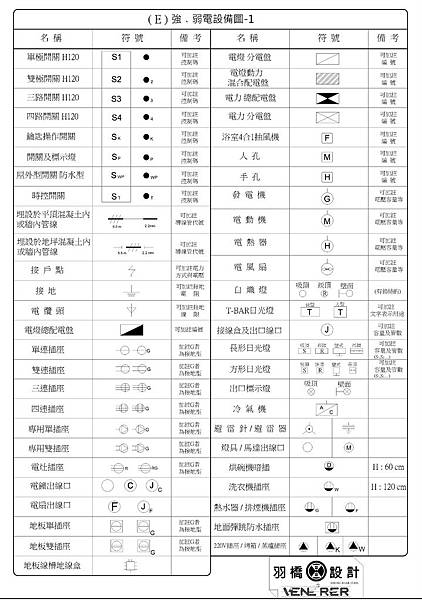

 (W)污水處理設施圖..(P)給水排水及衛生設備圖..(M)空調機械設備圖..(S)結構設備圖..(G)瓦斯設備圖..(L)環境景觀植栽設備圖..(E)電氣設備圖..(A)建築設備圖..(F)消防設備圖..

Model (1)



Model (2)



Model (3)



Model (4)

Model (5)

Model (6)

建築圖符號及圖例...類別...防火時效之規定
